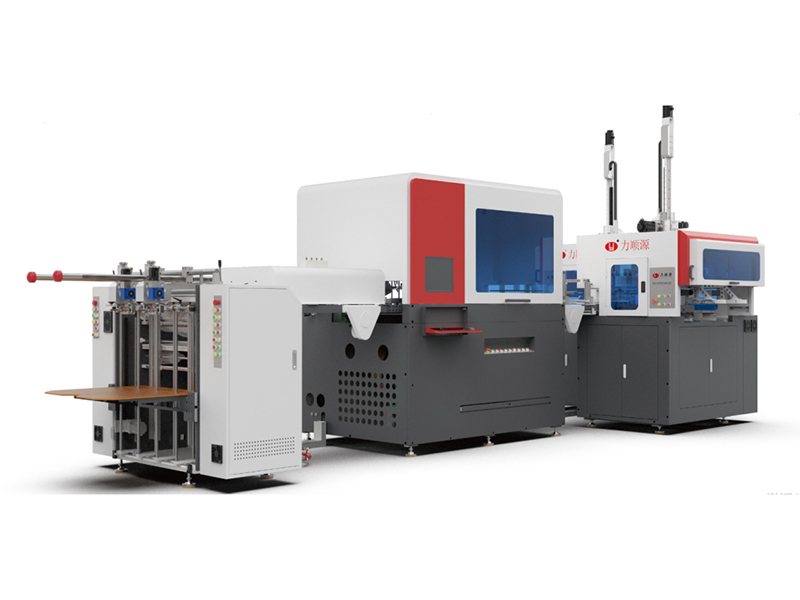

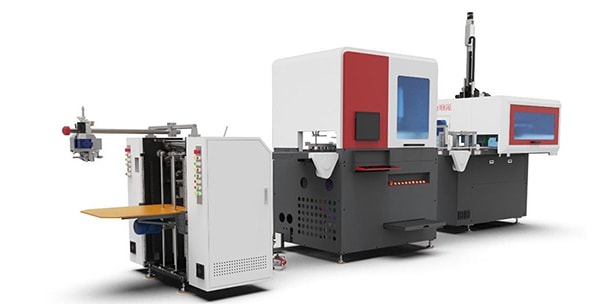

Máquina Automática para Fabricar Cajas Rígidas, LY-HB1500CZ
Línea de fabricación de cajas y cajas de montaje y cajas rígidas con bordes biselados
- Velocidad de producción: 25-35 pzas/min
- Precisión de posicionamiento: ±0.05 mm
- Tiempo de configuración: 30 mins

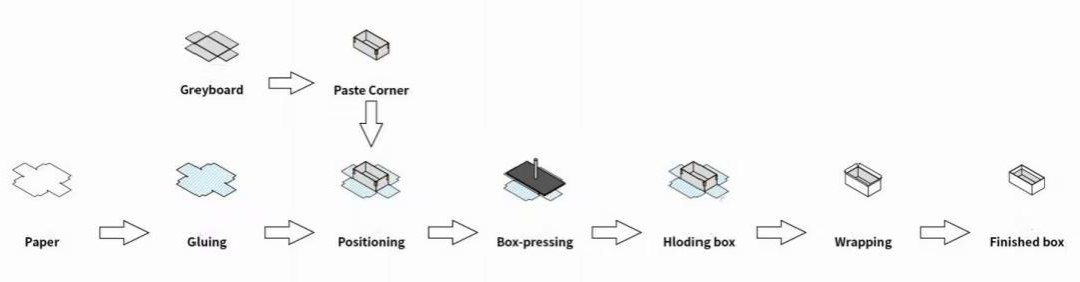

Proceso de Producción
El modelo automático LY-HB1500CZ para fabricación de cajas rígidas está diseñado para la producción a gran escala de cajas rígidas, incluyendo cajas para teléfonos, cajas de regalo, cajas para cosméticos, cajas para relojes, y cajas con bordes biselados.

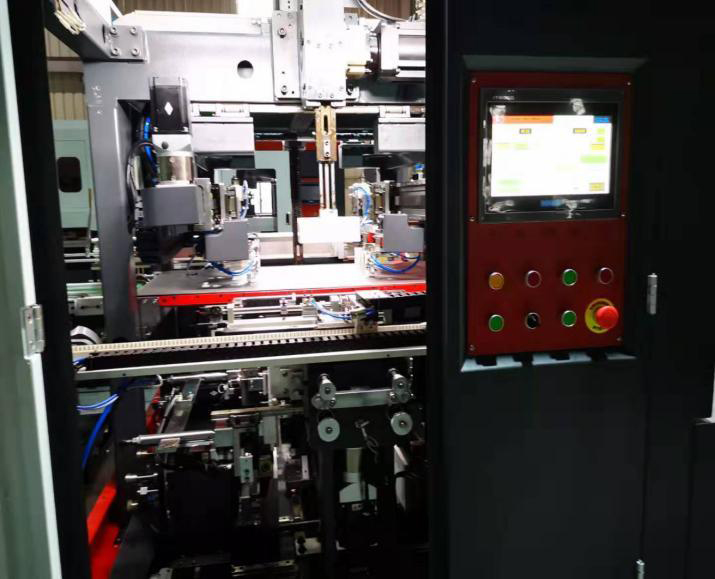

El equipo es controlado por un sistema PLC, con interface HMI, y sistema de seguimiento por cámaras. Completa de forma automática procesos clave, incluyendo alimentación de papel para forrado, alimentación de cartón gris, pegado de esquinas, encolado de cartón, elevación de caja, forrado lateral, torneado de bordes, doblado de esquinas, y formado final. Su diseño optimizado mejora la seguridad operacional al tiempo que le otorga al equipo una apariencia más limpia y moderna.
Las secciones de alimentación encolado, y transporte en cinta son servo accionadas con ajustes continuos de velocidad, permitiendo una operación precisa, fácil configuración, y menores tiempos en intercambios. En la sección de encolado, una cámara de 10 megapíxeles opera con un brazo robótico para seleccionar y aplicar el adhesivo sobre el cartón gris, alcanzando una precisión de posicionamiento de ±0.05 mm. La sección de formado utiliza bloques de guía lineal marca ABBA y un sistema de guía virtual por cámaras para asegurar un movimiento fluido, un formado estable, torneado profundo de bordes, y un doblez de esquinas limpio.
Parámetros Técnicos| Tamaño del Papel | W | 95-600 mm |
| L | 120-700 mm | |
| Grosor del Papel | 80-300 g/㎡ | |
| Altura de la Pila de Papel | 800 mm | |
| Grosor del Cartón | 1-3 mm | |
| Tamaño de la Caja Rígida | L | 55-480 mm |
| W | 55-300 mm | |
| H | 15-160 mm | |
| Tamaño de la Manga de la Caja | L | 55-480 mm |
| W | 25-300 mm | |
| H | 15-160 mm | |
| Tamaño de Superposición de Orejas | 7-120 mm | |
| Tamaño del Pliegue Cruzado de la Oreja | 120 mm | |
| Velocidad de Fabricación | 25-35 pcs/min | |
| Tiempo de Configuración | 30 mins | |
| Precisión de Posicionamiento | ±0.05 mm | |
| Fuente de Poder | 380V/50Hz | |
| Potencia Máx. | 30kW/380V | |
| Presión de Aire | 0.5-0.7 MPa (1.0-1.2m3/min) | |
| Volumen del Depósito de Pegamento | 50 kg | |
| Peso del Equipo | 7500kg | |
| Dimensiones Generales (L*W*H) | 7500 mm*4200 mm*3500 mm | |
-

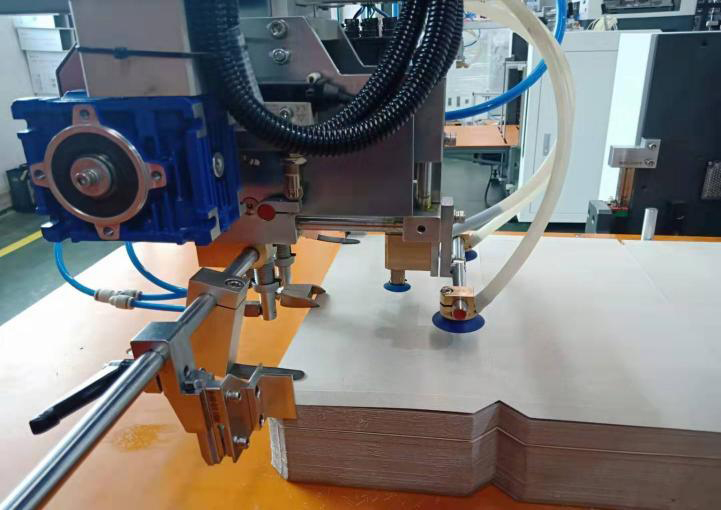

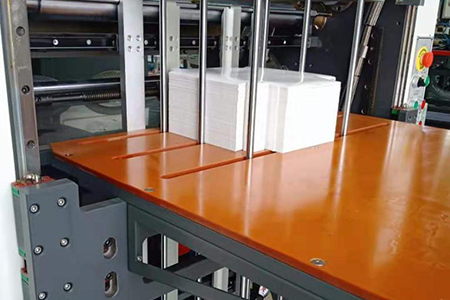

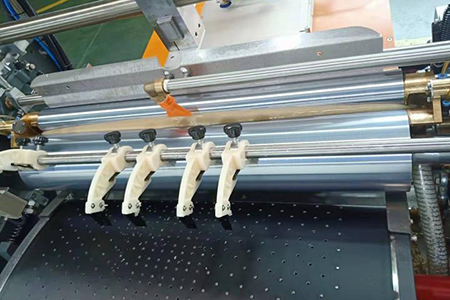

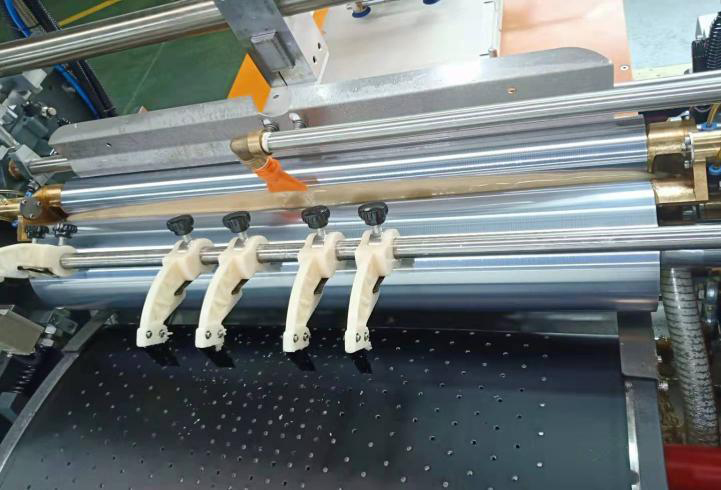

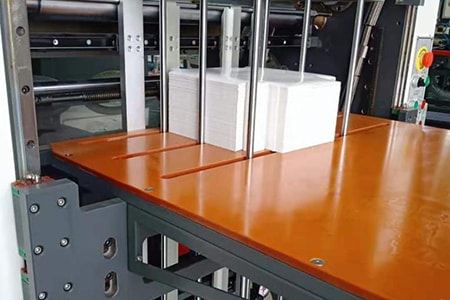

Alimentador de Papel- El alimentador servo-accionado controla de forma independiente la alimentación de papel y el movimiento del rodillo.
- El alimentador previene la desviación de longitud entre láminas consecutivas.
- La alimentación con succión trasera servo-accionada ayuda a prevenir la alimentación doble y ayuda a mantener la estabilidad del proceso.
- El canal guía de encolado es de fácil limpieza y mantenimiento.
-
-

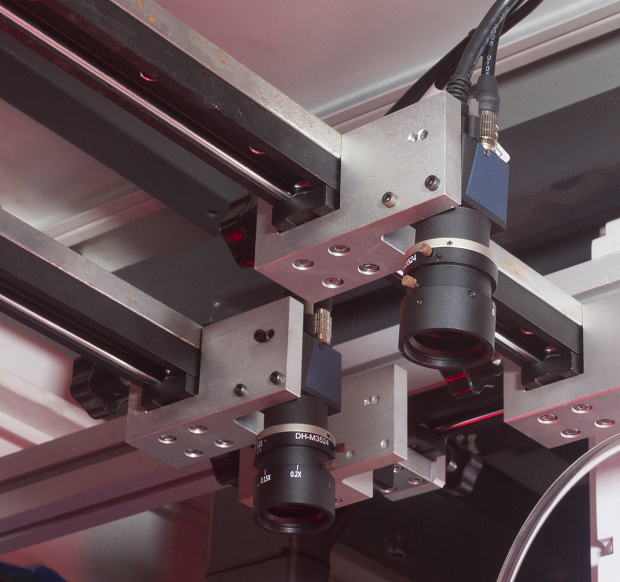

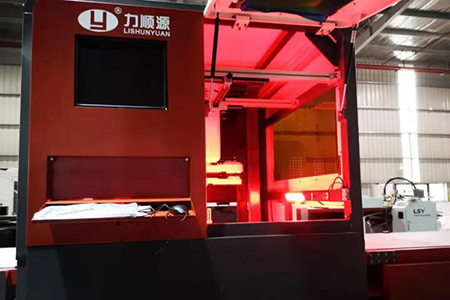

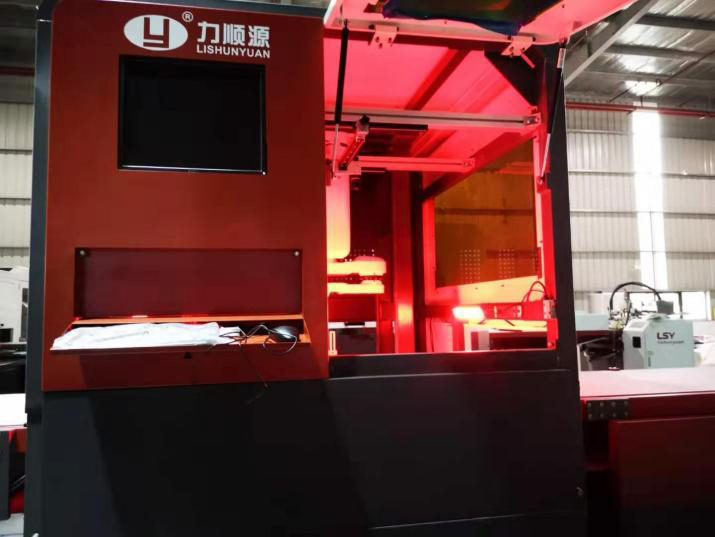

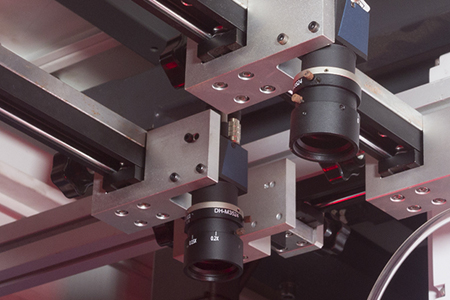

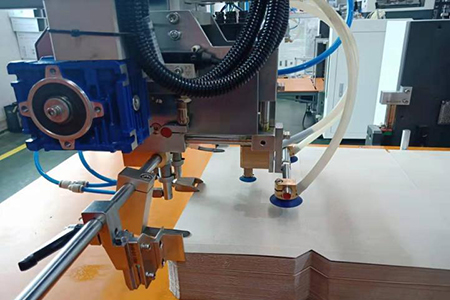

Posicionamiento Visual- Cuenta con brazos robóticos marca Yamaha para un posicionamiento preciso.
- El sistema de posicionamiento de 10 megapíxeles con un nivel de precisión de ±0.05 mm. Cuatro cámaras y un brazo robótico doble operan junto a módulos de accionamiento por tornillo sobre ejes XY para mayor precisión.
-
-

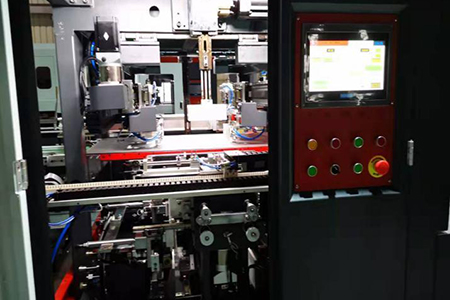

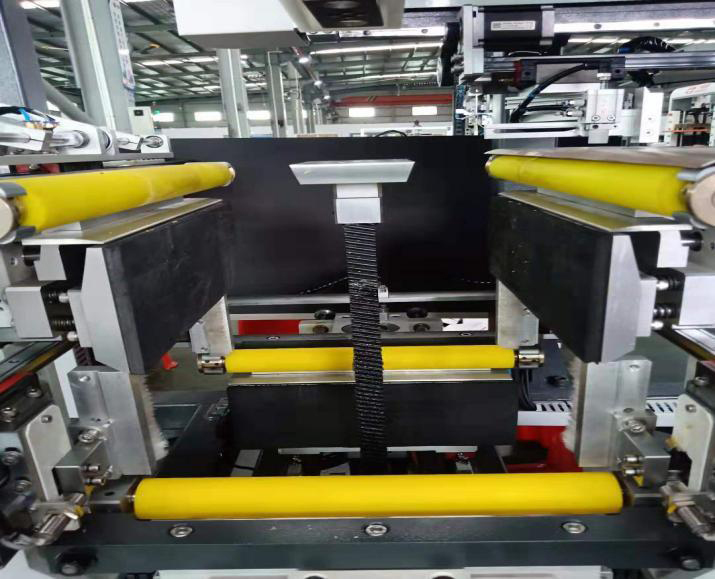

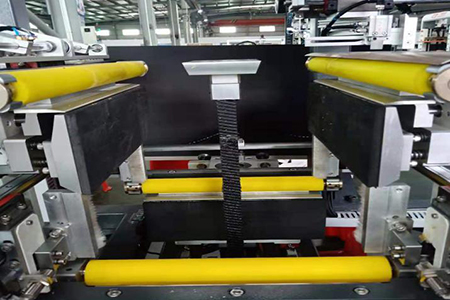

Formado de Cajas- La configuración servo automática permite a los operadores introducir las dimensiones del producto para que la maquina se ajuste automáticamente.
- El sistema de alarma de detección de colisión incluye parámetros de memoria con hasta 999 sets de información que pueden volverse a usar en cualquier momento.
- El sistema de transferencia de cajas de sujeción lateral ayuda a prevenir rajaduras en la superficie del papel.
-
