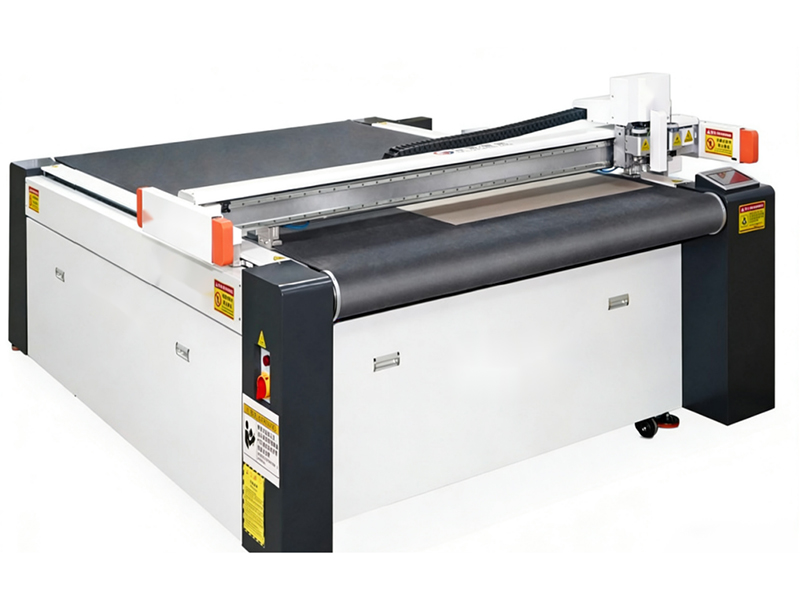

Sistema de Cortado Digital
Sistema de cortado sin troqueles para muestras de empaques y producciones de corto alcance.
El sistema de cortado está diseñado para la fabricación de empaques de muestra y producciones de corto alcance. Integra un cabezal de herramientas multifuncional, múltiples opciones de herramientas, sistema de control de alto nivel servoaccionado, sensores de seguridad infrarrojos, mesa de trabajo en aleación de aluminio de calidad aeronáutica, y rieles de guía lineales para una operación estable y segura.
La máquina de cortado ejecuta operaciones de cortado, hendido, ranurado, trazado, corte parcial y corte completo de forma completamente digital sin necesidad de troquelado físico. Es adecuada para cartones corrugados, cartón gris, laminas ABS, cartulina, espuma EVA, materiales autoadhesivos, y otros substratos de empaques.
Al eliminar los troqueles, el sistema ayuda a reducir los costos de abastecimiento de herramientas y reduce tiempos de producción. Es una solución práctica para fabricantes de empaques, compañías de impresión, y equipos de diseño que necesitan un prototipado rápido o pequeños lotes personalizados.
Especificaciones Técnicas
| Modelo | | | | |
| Velocidad Máx. de Trabajo | 1500 mm/s | 1500 mm/s | 1500 mm/s | 1500 mm/s |
| Velocidad Máx. de Cortado | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s |
| Precisión de Cortado | ±0.05 mm | ±0.05 mm | ±0.05 mm | ±0.05 mm |
| Grosor Máx. del Material | 50 mm | 50 mm | 50 mm | 35 mm |
| Área de Trabajo Útil (L*W) | 1800 mm*1600 mm | 1100 mm*1300 mm | 1100 mm*1300 mm | 1200 mm*900 mm |
| Fuente de Poder | 380V±10% | 380V±10% | 380V±10% | 220V/380V±10% |
| Potencia Total | 7.5 kW | 5.5 kW | 4.5/5.5 kW | 4.0 kW |
| Dimensiones Generales (L*W*H) | 2770 mm *2580 mm *1330 mm | 2100 mm *2480 mm *H1200 mm | 2100 mm *3200 mm *1400 mm | 2150 mm *1780 mm *1330 mm |
-

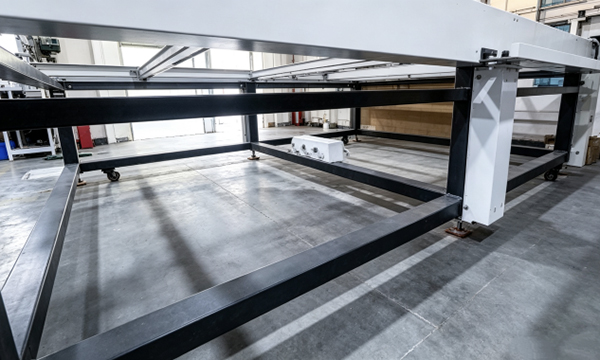

Marco Integrado en AceroEl marco integrado es soldado en acero con alto contenido de carbón para reducir la deformación y la vibración durante largas operaciones a alta velocidad. Ofrece un rendimiento mecánico estable para un cortado preciso y larga vida útil.
-

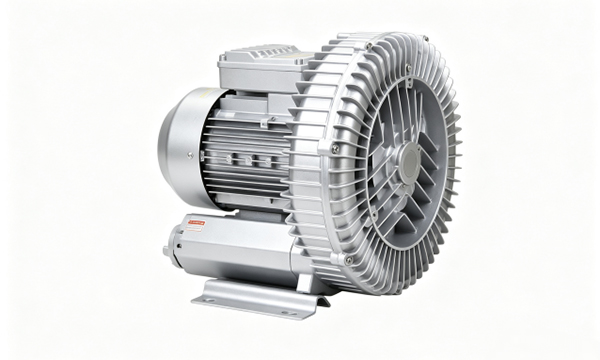

Sistema de Sujeción por VacíoEl sistema integrado de sujeción por vacío ajusta de forma el inteligente el are de succión con el tamaño del material. Ofrece una fuerza de sujeción más resistente y uniforme, mejorando la llanura de la lámina y previniendo el levantamiento de bordes o cambios en el material.
-

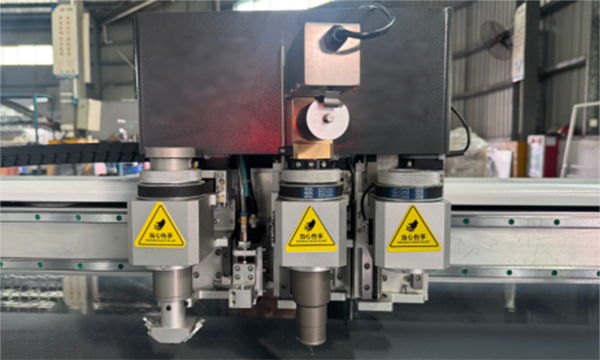

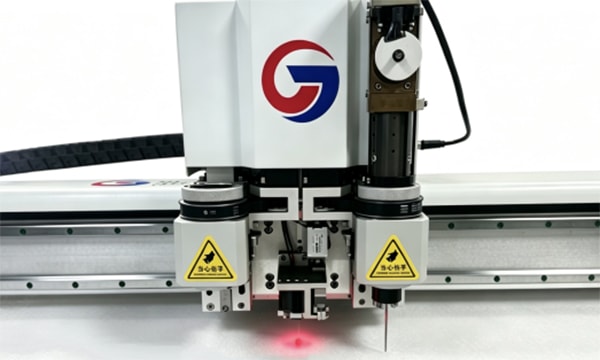

Estaciones de Herramientas con Accionamiento IndependienteConfiguración opcional de dos o tres estaciones para asegurar la operación continua con múltiples herramientas. Las herramientas pueden ejecutar cortado, pliegues ranurados, y trazados.
-
-

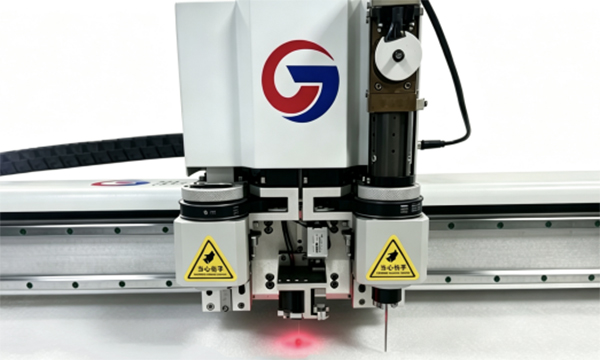

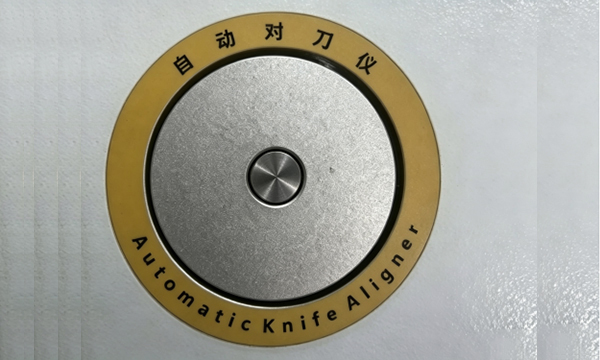

Sistema Automático de Configuración de HerramientasEL sistema integrado completa de forma automática la calibración y compensación de la longitud de la hoja en un solo botón luego del remplazo de herramientas. El sistema de alta precisión servoaccionado ofrece un cortado preciso de hasta ±0.05 mm y produce bordes limpios y libres de rugosidades.
-

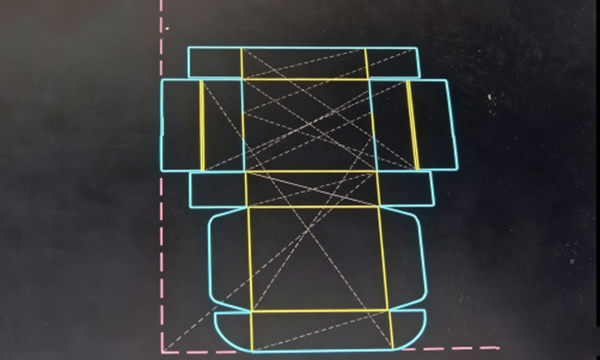

Importación de Archivos DigitalesEl sistema es compatible con archivos CAD, AI, y DXF, permitiendo la importación directa para general patrones de cortado en un solo clic. Tiene capacidad para procesar formas complejas en operaciones simplificadas.
-

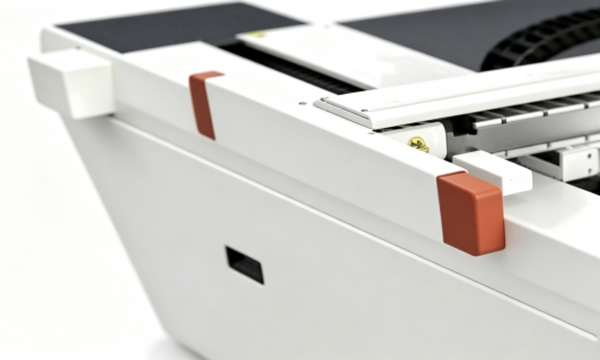

Diseño de Bajo MantenimientoLos componentes clave están protegidos contra el polvo y residuos de cortado, reduciendo tasas de fallos y simplificando rutinas de mantenimiento. El bajo consume de energía permite operaciones rentables, mientras que la optimización de caminos mejora la eficiencia de procesamiento. Reduce tiempos de fabricación de muestras, y ayuda a fabricantes a responder de manera rápida a los requerimientos de sus clientes.
-

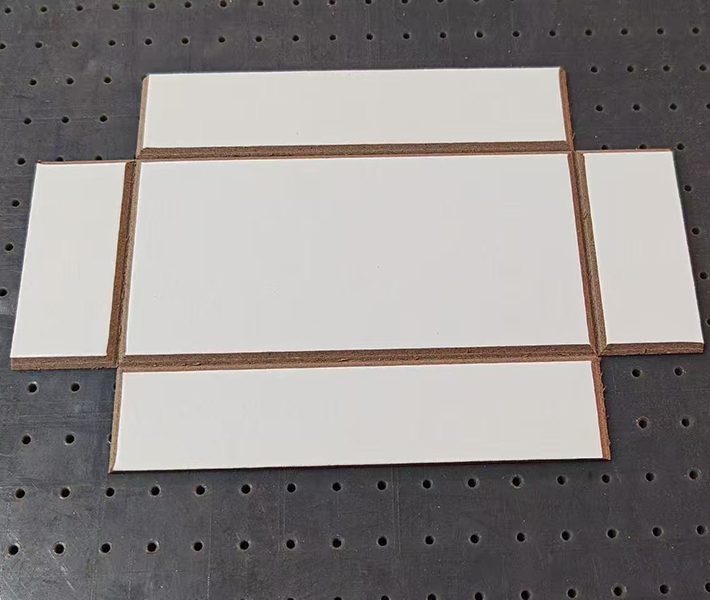

Ranurado – Ranura en V
/ Ranura en UPermite el cambio flexible entre ranurado en V y ranurado en U. Puede crear ranuras en ángulos rectos en materiales rígidos y ranuras redondeadas en materiales suaves en un solo movimiento.
-

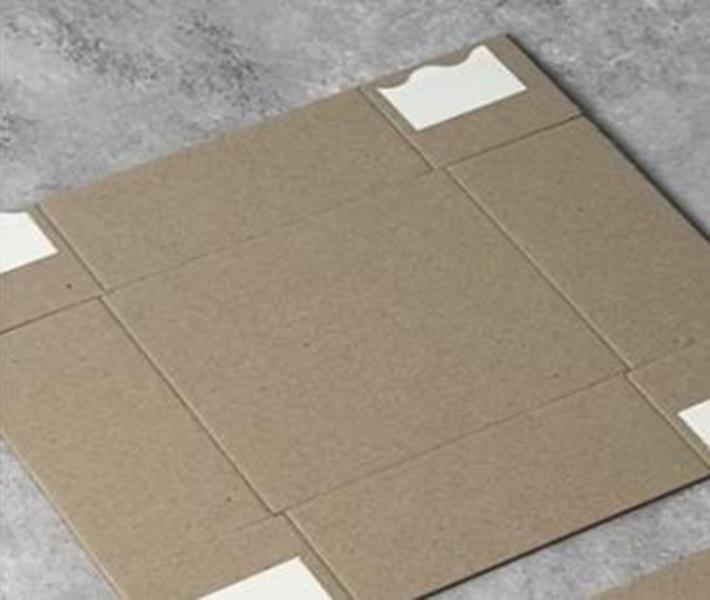

Medio Corte / Corte SuperficialCorta sobre la capa superficial dejando la base intacta. Adecuado para ranuras abre-fácil y secciones conectadas.
-

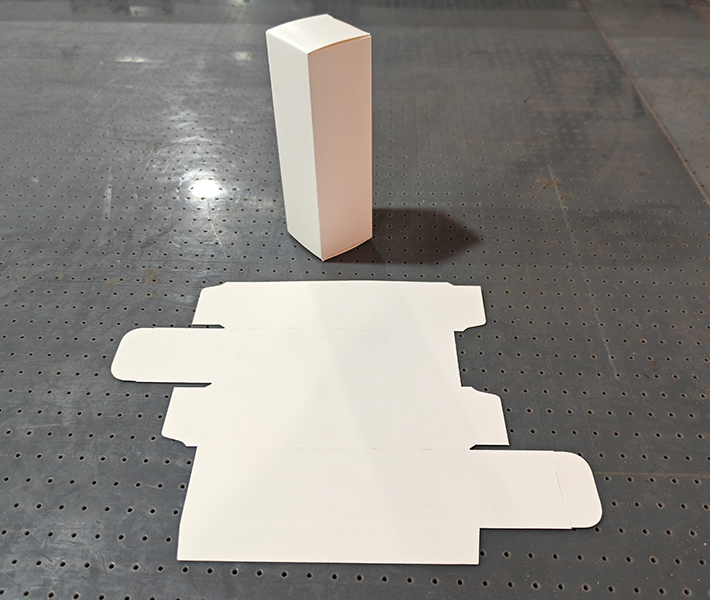

PlieguesEl plegado uniforme ayuda a prevenir grietas, pelado de esquinas, y arrugados durante el doblaje.
-

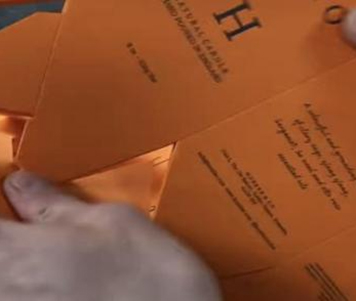

Cortado CompletoNo requiere cortado por troquel. El equipo ejecuta un cortado completo para pequeños lotes de muestras, con resultados limpios tanto en papeles delgados como en cartones gruesos.
-

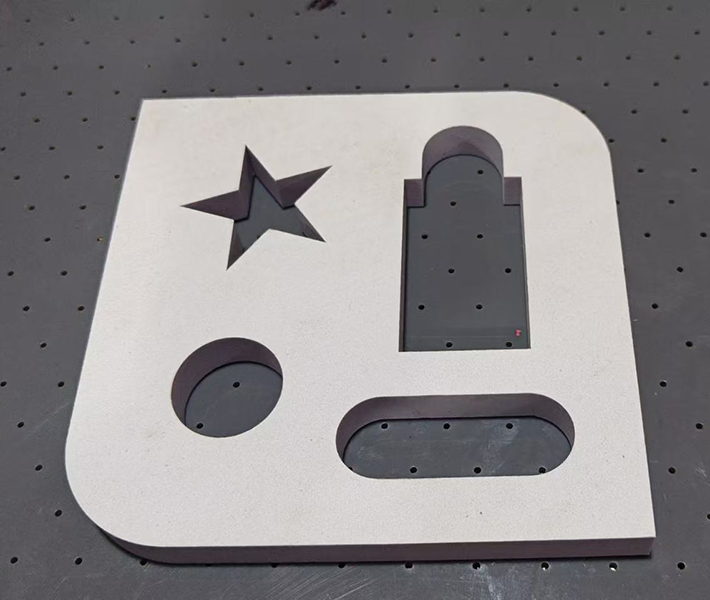

Cortado de Espuma EVACortador antiadherente para cortes en espuma EVA, produce mínimos residuos.
-

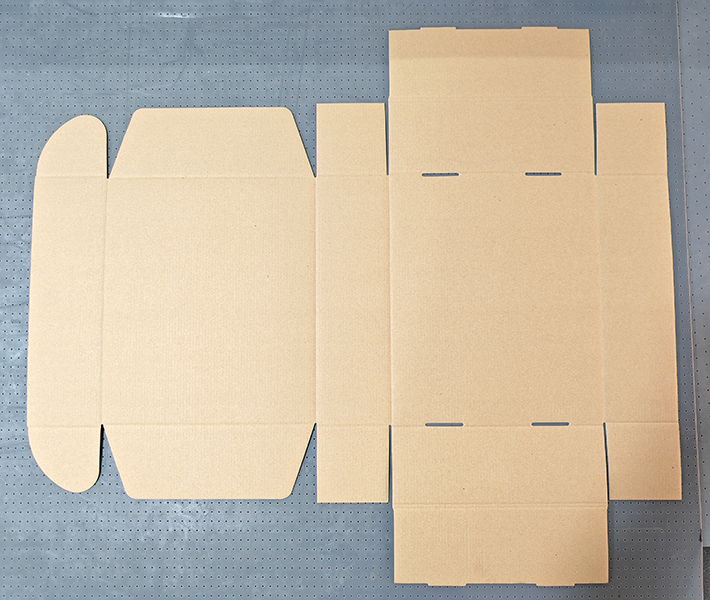

Corte de Cartón CorrugadoCortador, plegador, y ranurador integrados para la producción precisa de estructuras de cartón
-

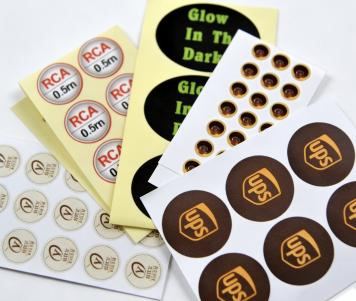

Cortado de Etiquetas AutoadhesivasEl control de precisión de profundidad permite que la maquine corte a través de la capa adhesiva manteniendo la lámina posterior intacta.
-

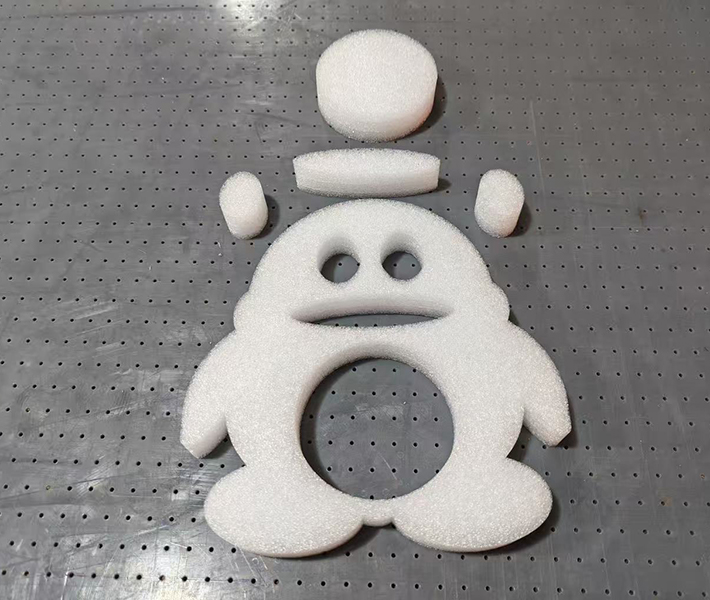

Corte de Espuma EPELa máquina permite el corte preciso de contornos de formas irregulares, haciéndolo adecuado para la producción de insertos de embalaje.
